錳銅是一種精密電阻合金，通常以線材供應，也有少量的板、帶材，在各類儀器儀表中有著廣泛的用途同時，該材料又是一種超高壓力敏感材料，測壓上限可高達500Pa。錳銅具有良好的壓阻效應廣泛應用于爆轟、高速撞擊、動態(tài)斷裂、新材料合成等高溫高壓環(huán)境的壓力測量。錳銅的電阻變化與外界壓力近似為線性函數(shù)關系(即壓阻系數(shù)K近為常數(shù))，且電阻溫度系數(shù)小，通過由錳銅作為敏感元件制成的傳感器，就可實現(xiàn)將動態(tài)高壓下的壓力測量轉化為對錳銅電阻變化的測量。
基本信息
利用錳銅合金的壓阻效應測量壓力已有90 多年的歷史了。60 年代, Fuller 和Price、Bernstein 和Keough等人率先將錳銅傳感器應用于動態(tài)高壓(沖擊波)的測試中。經過多年來的研究表明, 盡管錳銅合金的壓阻系數(shù)不是很高, 但由于它具有靈敏度高、響應快、線性較好、電阻溫度系數(shù)小等特點, 非常適合于制作超高壓力傳感器。其有效量程為1 ～ 50GPa , 是目前測壓上限最高的直接式壓力傳感器, 廣泛應用于研究材料中彈塑性波的傳播特性、動態(tài)斷裂、層裂、相變、炸藥爆轟等方面。然而, 國防、軍事等特殊部門迫切需要對更高的壓力進行直接測量, 并要求傳感器具有極快的響應。對錳銅傳感器在這兩方面的研究進展進行了簡單的總結 。
錳銅的性質
Cu-Mn合金是應用較廣的阻尼材料，屬熱彈性馬氏體相變范疇。這類合金在300-600℃進行時效熱處理時，合金組織向正馬氏體孿晶組織轉變，而正馬氏體孿晶組織極不穩(wěn)定，當受到交振動應力時將發(fā)生重新排列運動，從而吸收大量的能量，表現(xiàn)出阻尼效果 。
錳銅具有良好的壓阻效應廣泛應用于爆轟、高速撞擊、動態(tài)斷裂、新材料合成等高溫高壓環(huán)境的壓力測量。錳銅的電阻變化與外界壓力近似為線性函數(shù)關系(即壓阻系數(shù)K近為常數(shù))，且電阻溫度系數(shù)小，通過由錳銅作為敏感元件制成的傳感器，就可實現(xiàn)將動態(tài)高壓下的壓力測量轉化為對錳銅電阻變化的測量。
分類

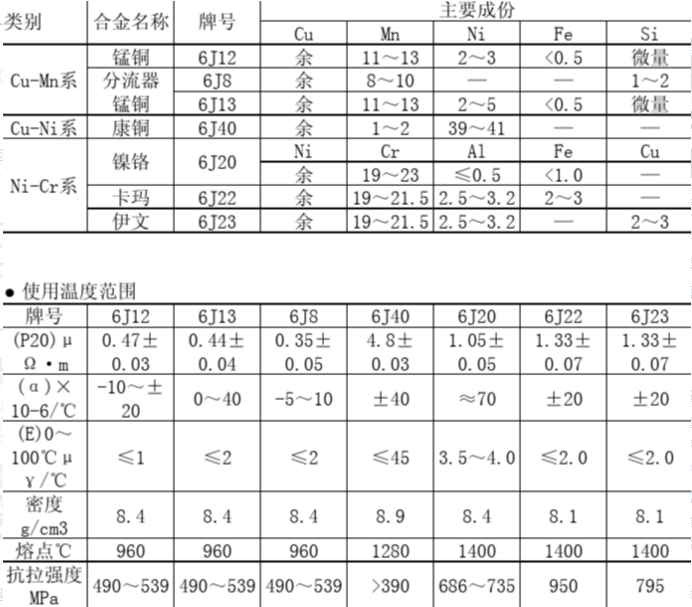

BMn3-12（又稱錳銅）按用途可分為精密型和分流器型兩種，使用溫度范圍分別為0-45℃和0-100℃。
BMn40-1.5（又稱康銅）是比BMn3-12（又稱錳銅）更早使用的一種精密電阻合金，它的優(yōu)點是：具有低的電阻溫度系數(shù)，而且電阻—溫度曲線的直線性關系比BMn3-12好，可在較寬的溫度范圍內使用；它的耐熱性比BMn3-12好、可以用至400℃，而3—12錳白銅的最高使用溫度為300℃；耐蝕性也比BMn3-12好．還具有良好的加工性和針焊性。它的缺點足對銅的熱電勢太高，不宜于做直流標淮電阻和測量儀器中的分流器，而適用于做交流用的精密電阻、滑動電阻、啟動、調節(jié)變壓器及電阻應變計等。另外，BMn40-1.5還可以用作熱電偶和熱電偶補償導線。
特點
Cu-Mn系高阻尼合金的特點是:Mn含量越高(>50%)，應變量越大;高溫時效時間越長，阻尼性能越高。但這些傾向各有一極限，當超越這一極限時，反而出現(xiàn)阻尼性能下降的趨勢 。另外，這類阻尼合金對工作溫度非常敏感，當溫度為Neel點溫度時，每2個相鄰Mn原子構成的原子磁偶將呈反磁性有序排列，形成反磁性磁疇。在受到外界運動時，磁疇產生運動，形成內耗，這是Mn-Cu系合金特有的一種阻尼機制。當溫度超過Neel點時，這種磁疇有序排列受到破壞，阻尼性能下降。
